Sulavasti jyrsien

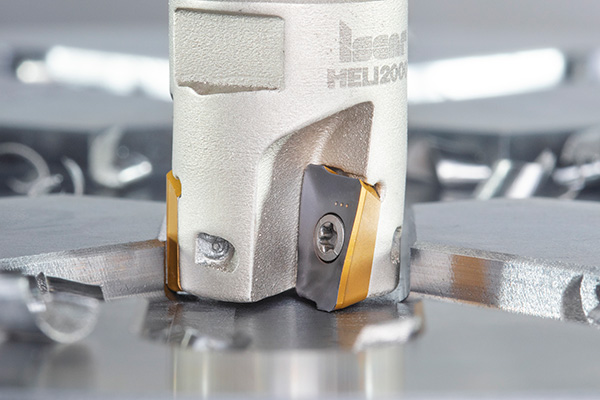

Tyypillinen HELIMILL jyrsinterä nousullisilla teräsärmillä.

ISCARin 1990-luvulla suunnittelemat HELIMILL-terät olivat merkkipaalu ja suuri edistysaskel jyrsinnässä. Nousullinen teräsärmä ja suunnikkaan muotoinen teräpala (Kuva 1) antavat työkalulle useita etuja. Sulavan leikkuun lisäksi, se on vahvempi ja tarkempi kuin aiemmat suorasärmäiset terät.

HELIMILL-terien seuraava kehitysaskel oli 2010-luvulla lanseerattu kolmion muotoinen terä HELI-3-MILL, johon saatiin kolme nousullista teräsärmää kahden sijaan (Kuva 2). Taloudellisuuden lisäksi ratkaisulla on myös muita etuja. Terässä on enemmän tilaa kiinnitysruuville kuin kaksi-särmäisessä mallissa, joten siinä voidaan käyttää suurempaa ja vahvempaa ruuvia. Nousullinen kolmiomuotoilu mahdollistaa aiempaa suuremman ramppikulman.

Vanhemmassa, suunnikkaan muotoisessa terässä on kuitenkin omat etunsa. Kapeampi muoto soveltuu pieniin työkaluihin ja mahdollistaa suuremmat nurkansäteet. Se vie vähemmän tilaa, jolloin työkalun keskiö voi olla suurempi. Tästä on hyötyä mm. siilijyrsimissä, joissa jyrsimen rungon tukevuus ja kestävyys ovat erittäin olennaisia. Suunnikkaan muotoinen terä soveltuu hyvin myös suurensyötönjyrsintään.

Niin uudella kuin vanhemmallakin ratkaisulla on paikkansa 90-asteisessa kulmajyrsinnässä. Vaikka kolmioterä hallitseekin modernien jyrsimien suunnittelua, myös klassinen HELIMILL-tuoteperhe tuottaa hyviä uusia ratkaisuja. Se on hyvä vaihtoehto esimerkiksi jyrsittäessä ISO S -ryhmän materiaaleja, kuten titaania ja kuumalujia aineita, tai ISO M -ryhmän materiaaleja, kuten duplex-teräksiä ja hankalampia austeniittisia teräksiä. Teräsärmään tarkasti ohjatun korkeapainejäähdytyksen avulla pystytään hallitsemaan tehokkaasti lämpöä sekä parantamaan voitelua ja lastunpoistoa.

Tehokas läpijäähdytys mahdollistaa suuremmat lastuamisarvot ja paremman materiaalinpoistoasteen. Kun lastut ovat tiukemmin kiertyneitä, voidaan työkalut suunnitella pienemmillä lastu-urilla ja tiheämpileikkuisina. ISCAR on huomioinut nämä ominaisuudet laajentaessaan HELI2000-tuoteperhettä, joka on HELIMILL-työkalujen viimeisin versio. Työkaluissa hyödynnetään korkeapainejäähdytystä, ja niitä on saatavana sekä perinteisinä että pienemmissä ko’oissa vaihtopäisinä jyrsiminä, jotka sopivat ISCARin modulaarisiin MULTI-MASTERja FLEXFIT-järjestelmiin (Kuva 3).

Uusimmissa työkaluissa hyödynnetään myös uusimpia terälaatuja: IC5600 on suunniteltu teräksille (ISO P) ja IC716 titaanille. Myös terägeometrioita on uudistettu, ja vaihtoehtoja löytyy erittäin positiivisesta titaanille tarkoitetusta murtajasta lastunpilkkovaan rouhintamurtajaan. Valikoimasta löytyy myös terä vahvistetulla teräsärmällä, joka soveltuu koville aineille aina 60 HRC:n asti (ISO H, Kuva 4) sekä tietenkin HELIALUtuotteet alumiiniseosten (ISO N) tehokkaaseen jyrsintään.

Lisätietoja: iscar.fi
